双锥回转真空干燥机

关键词:双锥回转真空干燥机
产品概述:双锥回转真空干燥机为双锥形的回转罐体,罐内在真空状态下,向夹套内通入蒸汽或热水进行加热,热量通过罐体内壁与湿物料接触,湿物料吸热后蒸发的水汽,通过真空泵经真空排气管被抽走。由于罐体内处于真空状态,且罐体的回转使物料不断的上下内外翻动,故加快了物料的干燥速度,提高干燥效率,达到均匀干燥的目的.
  • 产品介绍




  • 单臂新品


    双锥回转真空干燥机概述


    双锥回转真空干燥机是集混合-干燥于一体的新型干燥机。将冷凝器,真空泵与干燥机配套,组成真空干燥装置。(如不需回收溶剂,冷凝器可以不用)本机设计先进。同时因容器本身回转物料时物料亦转动但容器上不积料,故传热系数较高,干燥速率大,节约能源.

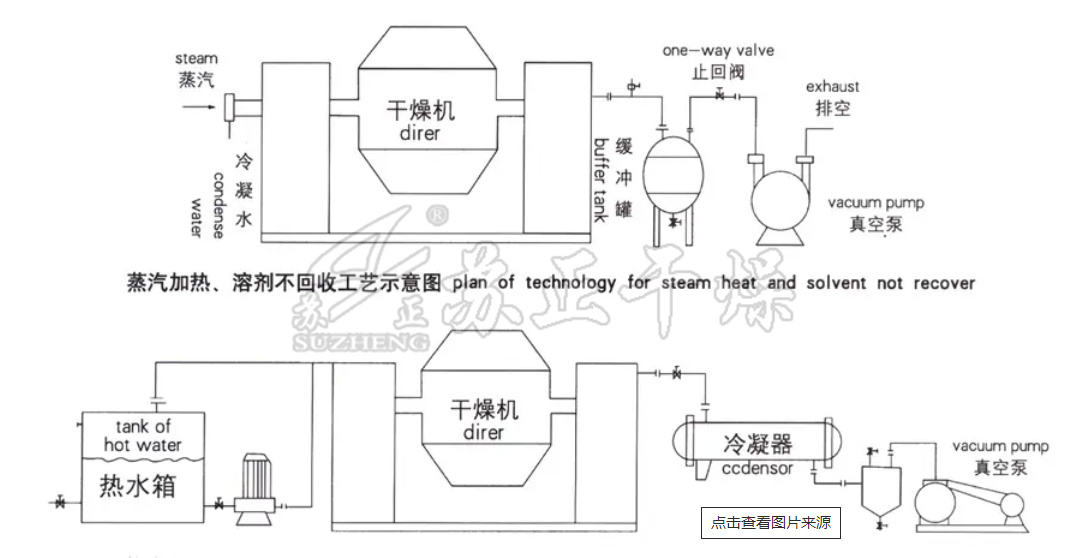

    双锥回转真空干燥机系统,包括干燥机主体,抽真空装置,冷凝器和蒸汽加热系统四个组成部分,干燥机主体上端设置有进料口,下端设置有出料口,进料口和出料口分别设置进料阀门和出料阀门,干燥机主体内设置有夹套层和内层,所述夹套层通过加入热水和蒸汽加热,对内层加热后,内层的热量与物料充分接触。

    双锥回转真空干燥机有热水加热型双锥回转真空干燥机、导热油加热高温型双锥回转真空干燥机、蒸汽加热型双锥回转真空干燥机和电加热高温型双锥回转真空干燥机(电加热元件包裹在罐体外部),属于动态真空干燥设备。



    双锥回转真空干燥机工作原理


    SZG双锥回转真空干燥机为双锥形的回转罐体,罐体在真空状态下,向夹套内通入导热油或热水进行加热,热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体,通过真空泵经真空排气管被抽走。由于罐体内处于真空状态,且罐体的回转使物料不断的上下,内外翻动,故加快了物料的干燥速度,提高干燥速率,达到均匀干燥的目的。


    双锥回转真空干燥机特点


    1、由于在真空下干燥,在较低的温度下有较高的干燥速率。比一般干燥设备速度提高2倍,节约能源,热利用率高,特别适合热敏性物料和易氧化物料的干燥。
    2、封闭干燥,产品无漏损,不污染,适应强烈刺激,有毒害性物料的干燥。
    3、物料在转动中混合干燥,可将物料干燥至很低的含水量(≤0.5%),且均匀性好,适合不同物料的要求。
    4、双锥回转真空干燥机结构紧凑,占地面积小,操作简便,减轻劳动强度,节省劳力。
    5、为保证减速机运转平稳,在减速机输出轴处特加辅助轴。
    6、热源端的蒸汽(或热水、导热油)进口及冷凝水回流管采用旋转接头动态密封,既保证热源的正常供给,又保证双锥筒体的正常旋转;
    7、真空端的真空管与后面的真空连接管道之间采用旋转接头动态密封,保证设备长期稳定、连续运行;
    8、真空管与真空筒体之间采用填料密封,填料密封段真空管外壁经过研磨加工和抛光处理,大大减小了真空管与密封填料之间的摩擦,另外,我们筒体内部的真空滤头为3个,它们和内部真空接管随筒体一起转动,真空管和密封填料的磨损物不可能反吸到回转筒体内部而污染被干燥的物料。(常规的单真空吸口在筒体内静止朝上,真空管与填料磨损物有可能在放真空时被反吹到回转筒体内污染被干燥物。)
    9、双锥回转真空干燥机人孔盖(即加料口)与回转筒体之间采用硅胶密封圈,由于是真空设备,真空泵开启后、人孔盖被自动吸上,自然密封,另外人孔盖上还配置快开式真空吸料口,必要时可以采用吸料软管自动吸料,降低劳动强度。
    10、出料口采用真空蝶阀出料,其密封性能良好,可以长期稳定连续运行,必要时可以在出料蝶阀下面增加快开式盲板密封装置,进一步保证密封效果。


    双锥回转真空干燥机应用范围


    本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合,尤其适用由下列要求的干燥:
    ※ 不能接受高温的热敏性物料
    ※ 需回收溶剂和有毒气体的物料
    ※ 容易氧化,有危险的物料
    ※ 对结晶状有要求的物料
    ※ 要求残留挥发物含量极低的物料


    双锥回转真空干燥机安装



    双锥回转真空干燥机技术规格


    名称
    型号
    100
    350
    500
    750
    1000
    1500
    2000
    3500
    4500
    5000
    罐内容积(L)
    100
    350
    500
    750
    1000
    15000
    2000
    3500
    4500
    5000
    ***大装料容积 (L)
    40
    140
    200
    300
    400
    600
    800
    1400
    1800
    2000
    ***大装料重量 (kg)
    20
    70
    100
    150
    200
    300
    400
    700
    900
    1000
    转速 (rpm)
    3~13
    6
    5
    4
    4
    4
    电机功率k w)
    0.75
    1.1
    1.5
    2.2
    3
    4
    5.5
    7.5
    11
    15
    占地面积(mm)
    2160
    ×800
    2160
    ×800
    2350
    ×800
    2560
    ×1000
    2860×
    1300
    3060
    ×1300
    3260
    ×1400
    3760
    ×1800
    3960
    ×200
    4400
    ×2500
    回转高度(mm)
    1750
    2100
    2250
    2490
    2800
    2940
    2990
    3490
    4100
    4200
    罐内设计压力(MPa)
    -0.1~0.15
    夹套设计压力 (MPa)
    ≤0.3
     重量(kg)
    800
    1100
    1200
    1500
    2800
    3300
    3600
    6400
    7500
    8600

    注:对干燥前后容积变化很大的物料,其装料系数可适当加大或缩小,***大装料体积不能接触到真空管底面。
    电机可根据用户要求选配调速电机,转速为0~6rpm;以上技术参数物料比重按0.6g/c m3  计算,如超过,定货时需提出;用户如需压力容器证书,定货时需提出;如内胆材料采用搪玻璃,定货时需提出;物料如为易燃易爆性,定货时需明确提出,否则严禁使用。



    双锥回转真空干燥机发货
